ITA 2013 — Questão 12

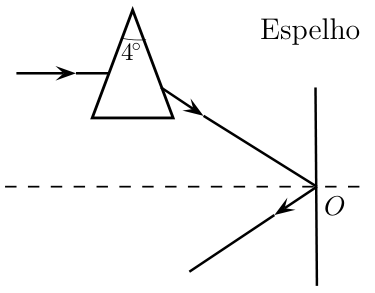

Um raio horizontal de luz monocromática atinge um espelho plano vertical após incidir num prisma com abertura de $4°$ e índice de refração $n = 1,5$. Considere o sistema imerso no ar e que tanto o raio emergente do prisma como o refletido pelo espelho estejam no plano do papel, perpendicular ao plano do espelho, como mostrado na figura. Assinale a alternativa que indica respectivamente o ângulo e o sentido em que deve ser girado o espelho em torno do eixo perpendicular ao plano do papel que passa pelo ponto O, de modo que o raio refletido retorne paralelamente ao raio incidente no prisma.
