ITA 2012 — Questão 18

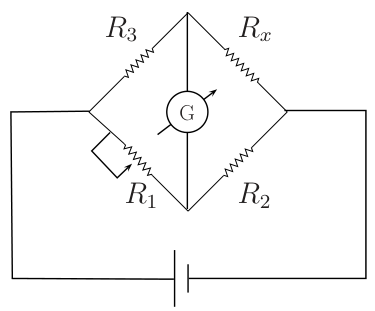

Alguns tipos de sensores piezorresistivos podem ser usados na confecção de sensores de pressão baseados em pontes de Wheatstone. Suponha que o resistor $R_x$ do circuito da figura seja um piezorresistor com variação de resistência dada por $R_x = kp + 10$ Ω, em que $k = 2,0 \times 10^{-4}$ Ω/Pa e $p$, a pressão. Usando este piezorresistor na construção de um sensor para medir pressões na faixa de 0,10 atm a 1,0 atm, assinale a faixa de valores do resistor $R_1$ para que a ponte de Wheatstone seja balanceada. São dados: $R_2 = 20$ Ω e $R_3 = 15$ Ω.
