ITA 2017 — Questão 15

Um motor pulso-jato é uma máquina térmica que pode ser representada por um ciclo termodinâmico ideal de três etapas:

I. Aquecimento isocórico (combustão). II. Expansão adiabática (liberação de gases). III. Compressão isobárica (rejeição de calor a pressão atmosférica).

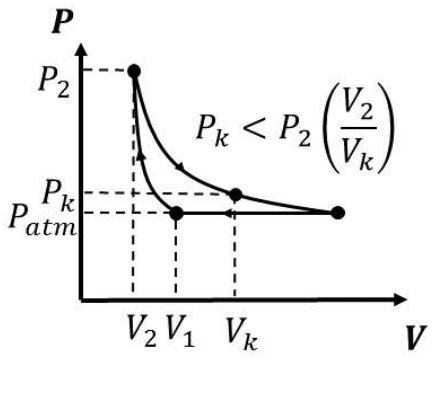

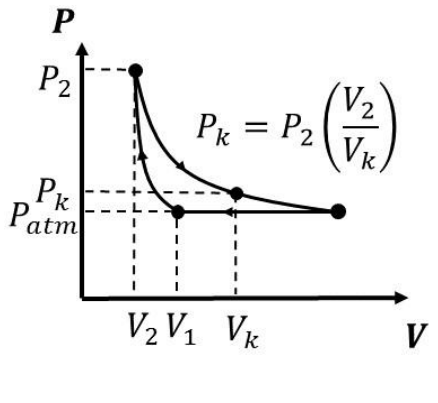

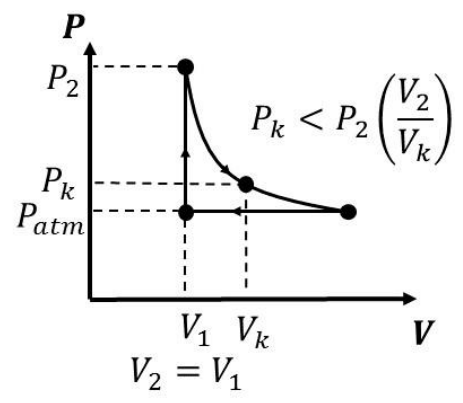

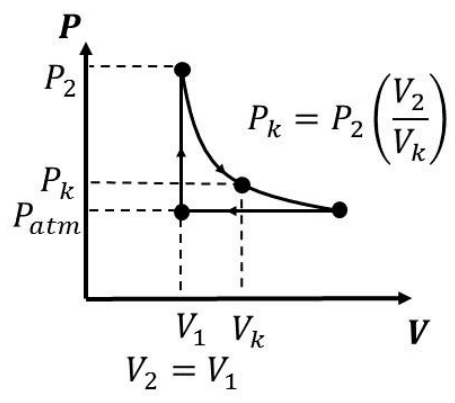

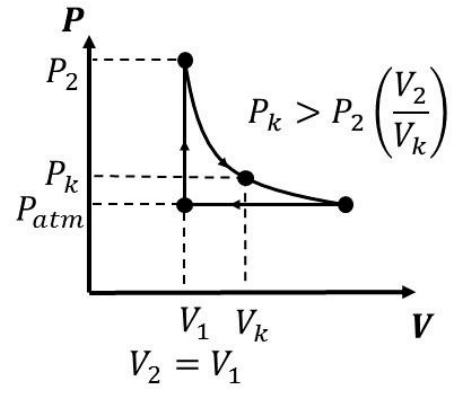

Considerando que essa máquina térmica opere com gases ideais, indique qual dos diagramas pressão versus volume a seguir representa o seu ciclo termodinâmico.
