ITA 2011 — Questão 20

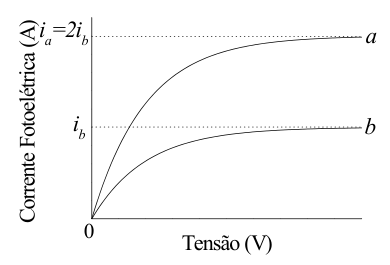

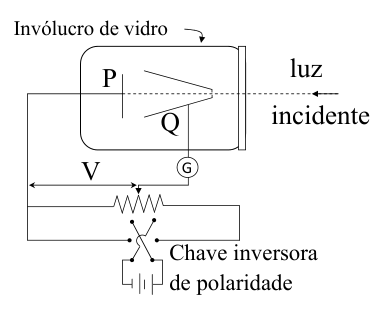

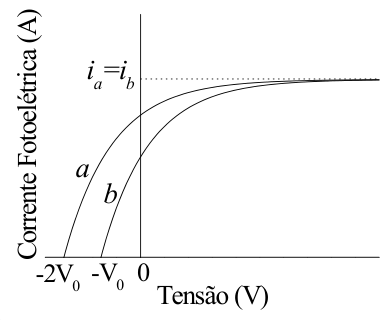

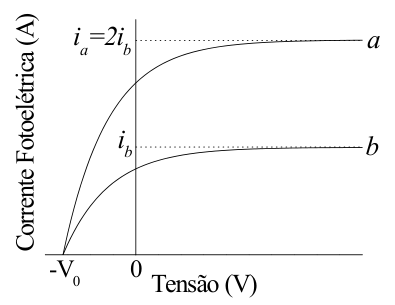

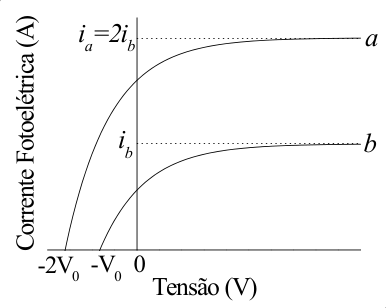

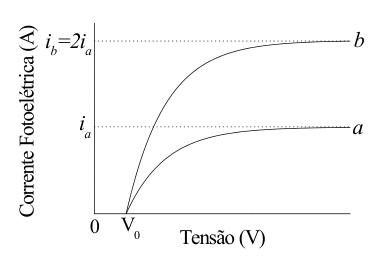

O aparato para estudar o efeito fotoelétrico mostrado na figura consiste de um invólucro de vidro que encerra o aparelho em um ambiente no qual se faz vácuo. Através de uma janela de quartzo, luz monocromática incide sobre a placa de metal $P$ e libera elétrons. Os elétrons são então detectados sob a forma de uma corrente, devido à diferença de potencial $V$ estabelecida entre $P$ e $Q$. Considerando duas situações distintas $a$ e $b$, nas quais a intensidade da luz incidente em $a$ é o dobro do caso $b$, assinale qual dos gráficos abaixo representa corretamente a corrente fotoelétrica em função da diferença de potencial.
